Netzplan (Pert)  mit MS Project

  BauAblauf-Planung zum BV Reko DHH Auenstrasse erstellt mit Microsoft Project

- es ist ein VorgangsKnoten-Netzplan  nach dem System Pert

- dieser Netzplan habe ich mit einzelnen Plänen jeweils für die GeschossEbenen und die AussenHülle begonnen   und erst später das ganze zu einem gemeinsamen Plan zusammengefügt

- leider schaffe ich es mit meinen aktuellen Möglichkeiten nicht mehr, ihn hier durchgängig-digital ins Web zu übernehmen, deshalb die FotoMontage mit dem Nachteil fehlender Orthogonalität

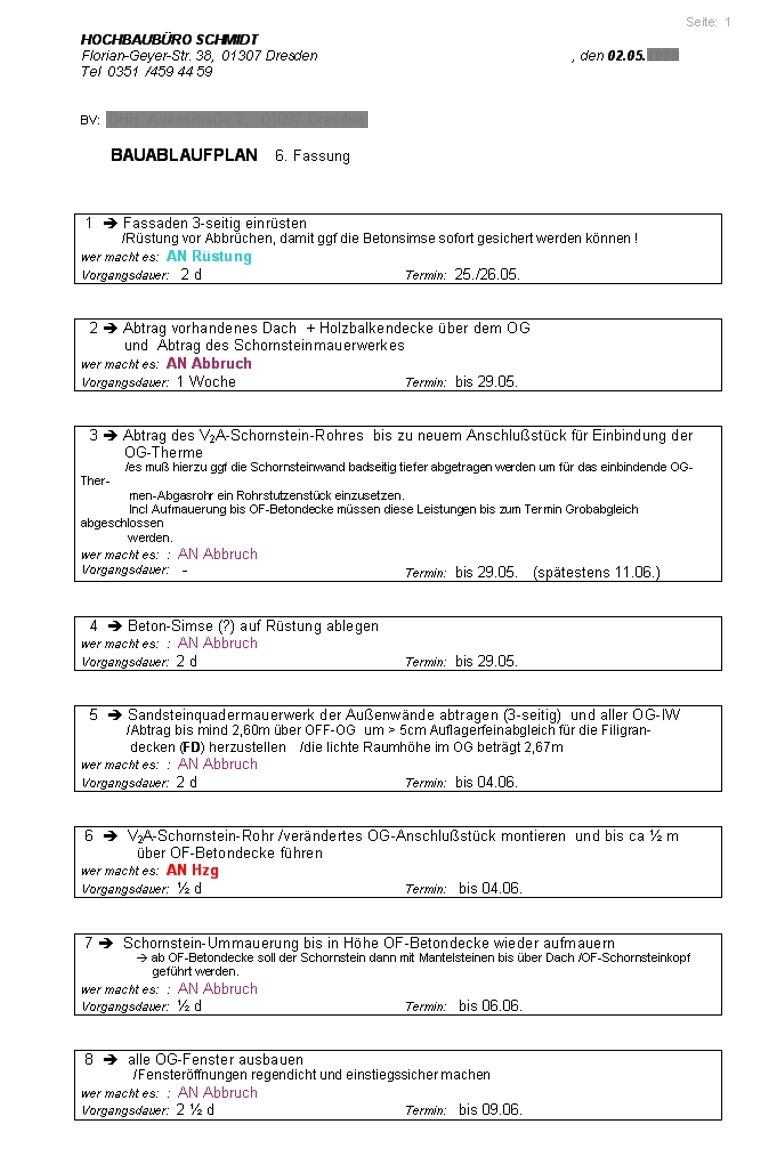

- aufbauend auf dem Vorgangs-Beschrieb bei den einzelnen Vorgängen dieses Netzplanes habe ich bei Aktualisierungen
z.T. dann für einzelne AN's dazu spezielle A4-Seiten angefertigt
> ggf dazu diesen Vorgangs-Beschrieb mit speziellen Informatonen ergänzt,  mich auf die VorgangsKnoten-Nummern bezogen  etc
> BeispielSeiten dazu s. weiter unten


- es handelt sich hier um eine besondere Form des BauAblaufplanes, die auch als Besondere Leistung Lph 8 HOAI zu vereinbaren ist


-  Netzplan-Darstellungen lassen sich in unterschiedlichem Umfang gestalten,  zB. VorgangsKnoten (VK) nur mit Angabe der KnotenNummer  s. nachfolgend

- diese reduzierte Darstellung macht Sinn als Beilage, wenn zB vom GrossPlan nur Ausschnitte verteilt werden  bzw bei der Verteilung von A4-Seiten mit dem knotennummern-gegliederten LeistungsBeschrieb o.ä.

-  es handelt sich hier um die 9. Fassung  eines Ablaufplanes für Fassade und Dach, der als gesonderter Plan zum BV erstellt wurde

> da es bereits die 9.Fassung ist, sind bereits eine ganze Reihe von Leistungen abgeschlossen /das sind die schwarz dargestellten VorgangsKnoten

- die noch ausstehenden Leistungen beginnen mit VK18 per 18.Juli  und zeigen dann mit den roten VK den kritischen Weg bis zum Abschluss der DachdeckerArbeiten

>>> Plan noch scannen

- zu jedem einzelnen Vorgang lassen sich Kommentare verfassen  und in einer TabellenForm ausdrucken,  bzw mit WORD weiterverarbeiten

- über Software-Techniken lässt sich das auch soweit treiben, dass immer nur für den entsprechenden AN der diesen Ausdruck bekommt, die Kommentare enthalten sind

- bei Bedarf mit weiteren Text-Ergänzungen,  BildGrafiken,  Hyperlinks auf externe Seiten etc ergänzen

- eine sehr gute + Informative ArbeitsUnterlage, die sicher auch beim AN positive Reaktionen auslösen wird, zumindest  die, dass er sich mit den Ablaufplan intensiver beschäftigen wird
/ich bin mir zB sicher, dass er dann bei einer Entscheidung > "wo setzte ich meine Kapazitäten ein ?", wenn ier nur eine Sache erfüllen kann, sich positiv für die Baustelle mit diesen AblaufUnterlagen entscheiden wird
/ganz einfach weil ihm klar ist, hier steht ein durchdachtes Bemühen dahinter  im Gegensatz zu einer anderen Baustelle mit einem Ablaufplan, der aus einem BalkenDiagramm mit ein paar Strichen besteht und ansonsten vieles offen lässt


HINWEISE

- es könnte sein, dass mir bei der Schilderung des Vorangegangenen einige Unkorrektheiten unterlaufen sind, da ich den Grossteil der eigentlichen Unterlagen-Erstellung vor längerer Zeit vorgenommen habe


- weiterhin habe ich bei diesem Objekt mit den Möglichkeiten der Software MS PROJECT experimentiert  /es kann Verwechslungen geben

- und, an dieser Stelle mal der Hinweis  > mir ging es hier nicht darum MS PROJECT in all seinen Finessen vorzutragen wie es ein Spezialist für BauAblauf-Software wohl tun würde, sondern für eine normale Bauherrschaft das aufzuzeigen, was von diesem Programm für ihr gewünschtes Gebäude wichtig sein könnte (also kein SelbstZweck, sondern nur ein Mittel zum Zweck)
