Netzplan (Perth) mit MS Project

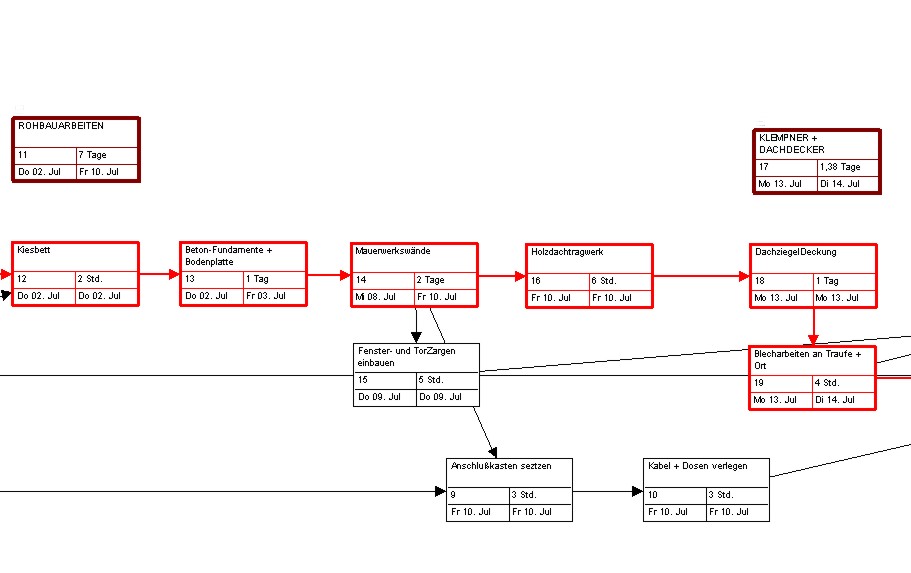

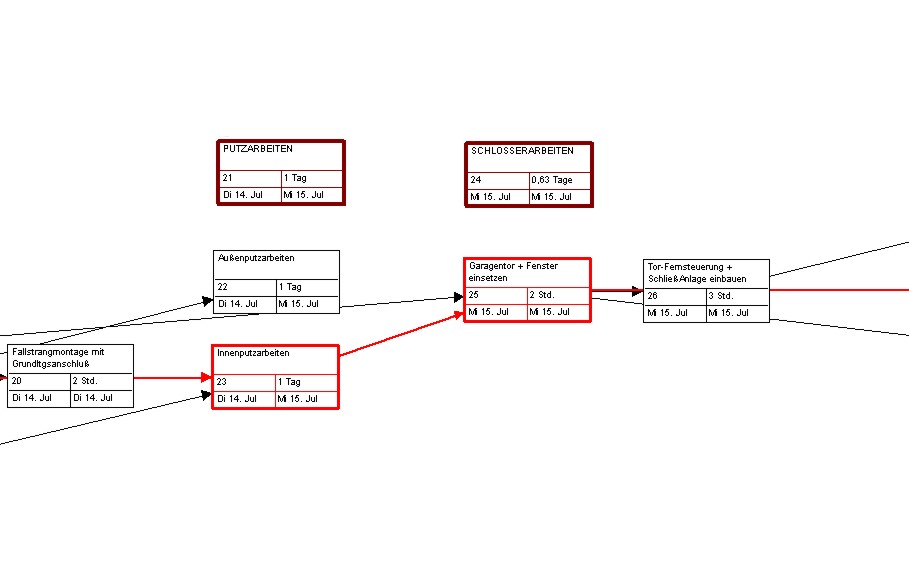

  Netzplan-Beispiel  für den BauAblauf einer Garage

  BV: Massiv-Garage mit ziegelgedecktem Steil-Dach > in-etwa könnte diese Garage mal so aussehen


  einige HINWEISE zur nachfolgenden Netzplan-Darstellung:
unverknüpfte VorgangsKnoten  > stehen für:  Gewerke (BauLose)
      verknüpfte VorgangsKnoten     > stehen für:  EinzelLeistungen

in den Knoten sind auch RessorcenAngaben anzeigbar (diese habe ich im Beispiel ausgeblendet)

die roten Pfeil--Linien  incl der roten VorgangsKnoten  bezeichnen den kritischen Weg  hier gibt es quasi keine ZeitReserven,  jede TerminVerzögerung verlängert den GesamtTermin


  KnotenAngaben  > folgende Sachverhalte sind an jedem einzelnen Knoten abzulesen:




eingestellte BasisDaten:  8-Std-Tag,  5-Tage-Woche

das schöne an der ganzen Sache:  innerhalb des Programmes ist mit einem einzigen  MausKlick der Ablauf auch als BalkenDiagramm (Gantt)  darstellbar






     der folgende Netzplan ist sehr lang, sollte sich aber trotzdem gut nach-verfolgen lassen,
     > nutzen Sie die F11-Taste, dann paßt er höhenmäßig bei einer BildAuflösung von 1280x1024 Pixel genau ins Bild

     > zum F11-Tasten-Händling lesen Sie hier

     beim Browser CHROME kann der Plan gestückelt untereinander angezeigt werden;
     bei den Browsern IE8, OPERA, FIREFOX wird er langgezogen nebeneinander mit horizontaler ScrollLeiste dargestellt
