Foto-Standpunkten aus, habe ich hier Baufortschritte am Baukörper dokumentiert |
|
| |
|
|
| |
vor der Verklinkerung der UG-Bereiche vor der DachDeckung West-Süd-Fassade vor dem Verputz West-Süd-Fassade vor der DachDeckung Ost-Fassade vor der DachDeckung Nord-Ost-Fassade

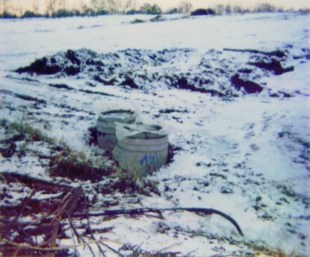

dieses Foto entstand von gleichen Standpunkt wie die nachfolgenden, bei genauem hinsehen erkennt man dort auch diese SchachtBauwerke wieder hier steht die Rohbau-Rüstung
dieses Foto entstand von gleichen Standpunkt wie die nachfolgenden, bei genauem hinsehen erkennt man dort auch diese SchachtBauwerke wieder
|
|
| |
|
|
| |
|
|
| |
bei
den folgenden Fotos
geht es um die MischKonstruktion von Holz + Stahl für das DachTragwerk
Diese
wurde
notwendig in Verbindung mit der gewünschten Krüppelwalm-Ausbildung, um DachÜberstand und
DachNeigung einheitlich zu gestalten, bei den OG-InnenRäumen mit
gleichen RaumHöhen zu arbeiten und mittig im GiebelFeld ein Fenster mit
RolladenKasten anzuordnen.
Die sichtbaren Teile des am WalmBereich
auskragenden StahlRahmens mußten mit Holz verschalt werden.
Die ZimmererArbeiten wurden von der Firma Bauunternehmen Irrgang
GmbH sehr ordentlich ausgeführt. |
|
| |
|
|
| |
Dachtragwerk am SüdGiebel Dachtragwerk am SüdGiebel 02 Dachtragwerk am SüdGiebel 03 Dachtragwerk am SüdGiebel 04 Dachtragwerk am West-Giebel Dachtragwerk am West-Giebel 02 Dachtragwerk am Nord-Giebel Dachtragwerk am West-Giebel 03
erkennbar ist der auskragende StahlRahmen als Fortsetzung des First-StahlTrägres auf dem die HolzSparren aufgekämmt sind daselbe von der anderen Seite Sicht von innen; man sieht den RolladenKasten, darüber eine HartHolz-Schwelle auf der ein querliegender StahlTräger sitzt hier sind alle sichtbaren StahlBauteile mit Holz verkleidet worden Sicht von innen; man sieht den RolladenKasten, darüber einen OrtbetonSturz, eine HartHolz-Schwelle auf der ein querliegender StahlTräger sitzt, das restliche darüberliegende GiebelDreieck ist ausgemauert
hier ist die Situation einfacher, weil keine Fenster vorhanden sind saubere zimmermannsmäßige Arbeit unterhalb des KrüppelWalms
Dachtragwerk am SüdGiebel

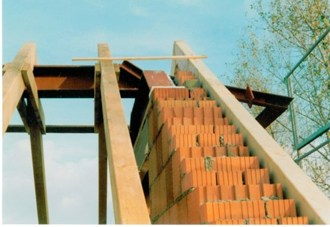

erkennbar ist der auskragende StahlRahmen als Fortsetzung des First-StahlTrägres auf dem die HolzSparren aufgekämmt sind
|
|
| |
|
|
| |
|
|
| |
bei
Loggia + Balkon standen WärmeDämmung, Wasser-Abführung und
gestalterische Durchbildung im Vordergrund |
|
| |
|
|
| |

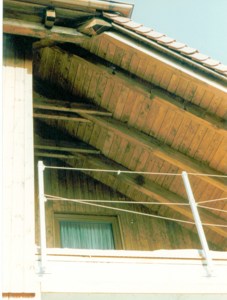

TragSystem für die Verkleidung TragSystem für die Verkleidung 02 HolzVerkleidung ist montiert HolzVerkleidung ist montiert
Loggia mit der montierten Geländerstab-UnterKonstruktion an die dann die HolzBauteile angebracht werden das ist die Situation am Balkon der Ost-Fassade
TragSystem für die Verkleidung
Loggia mit der montierten Geländerstab-UnterKonstruktion an die dann die HolzBauteile angebracht werden
|
|
| |
|
|
| |
|
|
| |
MassivWandbau-Sonderlösungen
gab es in Verbindung mit zwei freistehenden gemauerten StützPfeilern,
die aus Hartbrand-VollKlinkern bestehen
auskragende BetonDecken, die stirnseitig und unterseitig
(SchürzenDämmung) gedämmt werden mußten zusätzlich zum Einsatz von Schöck-BewehrungsBauteilen
(mit DämmAnteil für teilweise außenliegende
BetonDecken) |
|
| |
|
|
| |
Loggia- und EG-Terassen-Decke StützPfeiler im HausEingangs-Bereich

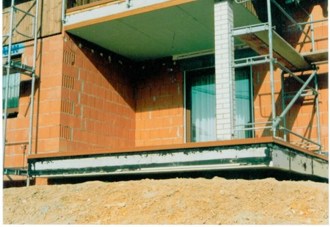

beide DeckenBereiche wurden von innen nach außen durchgeführt und waren deshalb aufwendig zu dämmen das monolitjsche PfeilerFundament sitzt auf der Bodenplatte um Setzungen von vornherein auszuschließen
im Gegensatz zur vorangegangenen EG-Terrasse besteht der EingangsBereich aus einer Betonplatte auf verdichteter Auffüllung die HausEingangstür betsteht aus einem schmalen feststehenden Teil und der 1,20m breiten FlügelTür durch seine funktionell-durchdachte Gestaltung entstand ein gut geschützer AufenthaltsBereich vor der HausEingangstür
als NotLösung werden ansonsten meist Baumarkt-Vordächer an die Fassade geschraubt,
automatisch-gesteuertes Garagen-Rolltor ist eingesetzt und AW zum verputz vorbereitet,
bei diesem Objekt wurde grundsätzlich mit Putzschienen u.a. PutzHilfen gearbeitet um ebene, winkelrechte PutzFlächen zu bekommen es handelt sich dabei um außen furnierte, gut wärmegedämmte Plastmantel-Fenster von der Firma Freitaler Fensterbau
mit dem verantwortlichen Bauleiter, Herrn Terpowitz, habe ich sehr gern zusammengearbeitet
Loggia- und EG-Terassen-Decke
beide DeckenBereiche wurden von innen nach außen durchgeführt und waren deshalb aufwendig zu dämmen
|
|
| |
|
|
| |
|
|
| |
AW-Abdichtungen
im Bereich OKG waren durch den sich ständig ändernden Verlauf der OKG
ein besonderes Problem
im Gegensatz zur einfach-gröberen Variante vertikaler Abtreppungen
wurden bei diesem EH die sich überlappenden AbdichtungsSchichten
entsprechend dem GeländeAnschluß schräg-laufend gestaltet , so das überal
die mind. bis 30cm über OKG erforderlichen Abdichtungen vorhanden sind |
|
| |
|
|
| |
DichtungsAnschluß an EG-Terrasse DichtungsAnschluß an EG-Terrasse 02 GeländeAnschluß im BöschungsBereich Anschluß Verklinkerung an Abdichtung
vor der Auffüllung wurde der gesamte WandBereich unter der Terrasse abgedichtet an diesem DetailPunkt geht es um WärmeDämmung und Abdichtung der auskragenden BetonDecke die LichtSchächte selbst haben eine nur von innen zu öffnende Abdeckung,
der noch freie Teil an FensterFlächen wurde so knapp bemessen, das auch ohne Vergitterung Einbruch ausgeschlossen werden kann (FensterPlanung unter Beachtung LichtSchacht-Konstruktion + Gelände-AnschlußHöhe)
DichtungsAnschluß an EG-Terrasse
vor der Auffüllung wurde der gesamte WandBereich unter der Terrasse abgedichtet
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
Wenn Sie sich
diese BauFotos genauer angesehen und damit beschäftigt haben, werden
Sie wohl erkennen, was ich mir bei jedem Objekt immer wieder auf die Fahnen geschrieben habe; -
Sorgfalt im
Detail
|
|
| |
|
|
| |
|
|
| |
|
|
