- Grundlagen
und Technik
2D-CAD
= nur eine ZeichenEbene
21/2D-CAD =
Volumen-DrahtModell
3D-CAD = Volumen-Modell
-
Formate
> hier ist eine Liste von 2D- und 3D-CAD Formaten und Möglichkeiten
zur Konvertierung.
- Schnittstellen zu > AVA HausTechnik
Vermessung AVA-Aufmass-Programmen für Handwerker (Dach /Zimmerer)
>
universelle Schnittstellen, die von CAD + AVA (Datenübergabe über eine
GAEB-Schnittstelle) gleichermassen anerkannt sind gibt es nicht
> AVA Programme, die zB mit AutoCAD zusammenarbeiten, bringen meist eine
eigene Schnittstelle mit bzw. sind in irgendeiner Form ins AutoCAD
integriert.
> für AutoCAD-ZusammenArbeit ist folgende
AVA-Software geeignet > ???
-
Treiber > Drucker-Treiber
-
Portal für
CAD-User
-
Inoffizielle ADT
Hilfe-Seite > ein privates ADT-Hilfe-Team
|
|
|
|
- CAD-Software >
aktuelles MarktAngebot
> mit Angaben zu Hersteller geeignet für welche
Branchen ExportFormate Lizenzen
BetriebsSysteme
-
AutoCAD
> das universelle

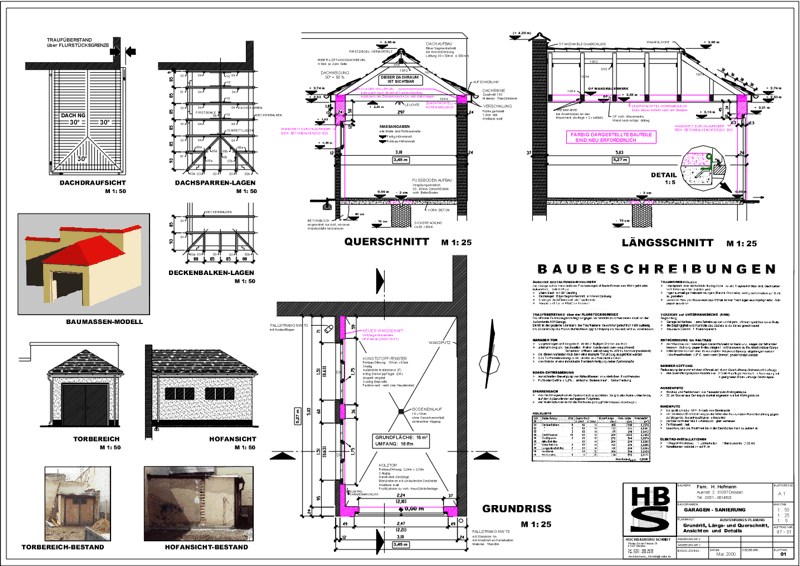

BasisProgramm, ist aber auch voll für BauPlanungen nutzbar (> s. mein
GaragenBeispiel)
> ich habe auch andere CAD-Systeme versucht (>
Nemetschek, Ribcon) aber erst bei AutoCAD kamen bei mir Erfolge
-
Autodesk Architectural Desktop (bis 2007) /
AutoCAD Architecture (ab 2008)
> der von Autodesk eigenentwickelte AutoCAD-Aufsatz für BauPlanungen
> nach der GrundInstallation von
AutoCAD wird dann ein ZusatzModul installiert, damit erscheinen auf der
ProgrammOberfläche weitere Menüs + Button rein für Bau-Sachverhalte
> damit lässt sich komfortabler
arbeiten
>
Hochbauarchitekturlösung - AutoCAD® Architecture 2011
>
Autodesk-Prospekte > Booklets zu allen aktuellen deutschen
AutoCAD-Applikationen /ans Ende der Seite
scrollen
ein Tipp: wer nicht unbedingt
Wert darauf legt, immer mit der neuesten Software zu arbeiten, der kann mit
etwas Glück bei e-Bay den Autodesk Architectural Desktop 3.3 für unter
500,00 € erwerben und zwar mit gültigem LizenzSchlüssel.
Mit dieser
Version lassen sich auch heute noch alle gängigen Planungen bewältigen.
- DWG/DXF-Viewer > zum betrachten von Dateien in den
Formaten DXF, DWG u.a.
> Volo View Express der kostenlose DWG-Viewer von Autodesk
Volo View Express 2.1 - engl. >
http://www.maytec.de/download/download.htm
> ein weiterer Viewer zum Download >
http://www.edrawingsviewer.de/
> quasi ein CAD-DetailBetrachter
gehörend zur HEINZE BauOffice-Installation > SYSCOM CadViewer
-
AutoCad Light
- was ist bei AutoCAD LT
gegenüber AutoCAD anders ?
> ... eigentlich kann man sagen, dass das
LT kein 3D kann, keine Expresstools hat, und keine Lisp-Dateien laden kann.
Polygonale Ansichtsfenster können sie nicht erstellen, ich glaube Bilder
zuschneiden geht nicht...
>
AutoCAD und AutoCAD LT kurz vorgestellt
>
AutoCAD LT 2009 - Fragen und Antworten
-
Architekt 3D Professional
> ein preiswertes alternatives CAD für HobbyPlaner /potentielle
Bauherrschaften
> Export-Formate > DWG nach
AutoCAD ???
- BOTT EDV-Systeme GmbH >
mein
HausPlaner
> kostenlose
PlanungsSoftware für EH's
> Export-Formate >
DWG nach AutoCAD ???
- ein derartiges CAD lässt sich durch
weitere "CAD-Insel-Lsgen" ergänzen >
Gartenplaner
-
HausTechnik-Software >
pit-cup CAD Software für Gebäudetechnik
> CAD-Plattform ist
AutoCAD
-
CAD-Symbole (> kleinere Plan-Einfügungen)
>
CADsymbols
> enthält über 30 Millionen parametrische 2D-/3D-Teile und Symbole aus
Bereichen wie ... Architektur, ... nach internationalen Normen
(beispielsweise DIN, DIN EN, ISO, ANSI etc)
> neben zahlreichen
Direktschnittstellen (AutoCAD etc.) werden Vektorformate wie SAT,
STEP, IGES, DXF/DWG und auch Pixelformate wie beispielsweise BMP, JPG, TIF
unterstützt
> www.doschdesign.com
> Produkte für Architektur-Visualisierung
- CAD-Details zum
Download (> grössere /ganze Bauteil-Konstruktionen)
>
BauDetails-Atlas 2007
>
Standard-Detail-Sammlung. Neubau
> kostenlose Details meist von den ProduktHerstellern >
HEINZE
AIS
|
|
CAD-Sachverhalte
