SpezialPlanungen / AST |
|
|
|
|
|
|
|
|
|
Bearb-Stand:
Juli 2011 |
|
die Kapitel hier sind:
-
zur AST an sich
-
x
- HausTechnik
- x
-
Elektro-Arbeiten
- x
-
Spezial-PlanungsLeistungen
- x
-
Gesammeltes zur
HausTechnik
- x
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
zur AST an
sich |
|
|
|
|
|
|
|
- regelmässig stellt sich die Frage > wer ist am besten geeignet zum Verfassen von Aufgabenstellungen
für
nachgeordnete Planungen /Spezial-Planungen ?
> aus meiner Sicht sollte das der BauPlaner sein
> er hat den besten Überblick über die
Schnittstellen-Koordination in GrenzBereichen und notwendig verbleibende RestLeistungen, die dann als HilfsLeistungen vom
Allgemeinen Hochbau übernommen werden müssen
> dabei setzte ich
voraus, dass er schon ein paar dieser Bauaufgaben abgeschlossen hat
und aufgrund seiner Bauleitungs-
und koordinierungs-Tätigkeit nun am besten weiss, worauf es ankommt !
- grundsätzlich gibt es m.E. 3 LösungsAnsätze
a) bei kleineren Vorhaben erfolgt
nur ein LeistungsBeschrieb idR durch den BauPlaner > der
Anbieter sollte/wird dann zB für ein EigenHeim selbst ein LV anbieten
> und damit sollten bei kleineren Vorhaben gesonderte haustechnische
Planungen entfallen können
oder b) bei grösseren Vorhaben sollte dann von einem
FachPlaner /FachFirma ein LV erarbeitet werden, dem je nach
VorhabensGrösse auch Teil-Planungen vorangehen müssen
> diese Leistungen erfolgen gegen Honorar > ggf nach Vereinbarung
oder HOAI 2009 §§ 51-54
> Voraussetzung dafür ist eine AST durch den BauPlaner mit der
Zusammenstellung notwendiger Unterlagen
oder c)
bei grossen Vorhaben muss dann von einem FachPlaner eine
echte Planung erfolgen mit anschliessender LV-Erstellung
> diese Leistungen erfolgen gegen Honorar > HOAI 2009 §§
51-54
> Voraussetzung zur SpezialPlanung mit anschliessender Erarbeitung eines
LV's ist jedoch auch dafür eine AST durch den BauPlaner mit der
Zusammenstellung notwendiger Unterlagen für diese Spezial-Planungen
- beispielgebend die AblaufSchritte zu Variante b) s.
weiter unten
|
|
|
|
|
|
|
|
persönliches
Erleben > INV TO10 s.
hier
-
bei diesem Objekt waren 3 grosse
PlanungsEinheiten je gesondert beauftragt für Lüftung, Kälte,
Sanitär+Heizung
- jeder "Planungs-Trust" hatte im NAN-Verhältnis wieder einen eigenen Planer für
die Steuer- und RegelungsTechnik
- in verschiedenen Räumen war, technologisch bedingt, der Einsatz aller 3 Systeme vorgesehen > Lüftung,
Kälte und Hzg arbeiten dann gegeneinander > in den
betroffenen ProduktionsBereichenChaos hätte das einfach nicht funktioniert
- hier habe ich federführend gewirkt und in der
Verpackung eines INV (Investitions-Neuerer-Vorschlages)
eine globale AST für die Planung der Steuer- und RegelTechnik für alle Systeme erarbeitet
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
HausTechnik |
|
|
|
|
|
|
|
- die Begriffe Haustechnik, Technische Gebäudeausrüstung (TGA),
Gebäudetechnik oder Versorgungstechnik beschreiben alle
dasselbe Themengebiet
- einführende Hinweise s.
WIKIPEDIA
|
|
|
|
|
|
|
|
AST Sanitaer WGH Muetze |
|
|
|
beispielhaft der Ablauf bis zum BauBeginn für das Spezialgewerk
SANITÄR > es handelt
sich dabei um ein WGH mit Whgen und sanitär-intensivem GewerbeBereich (grösseres
BauVorhaben)
Ablauf-Schritte 1. Hinweise zum Aufstellen
eines LV's
2. Aufforderung zur
AngebotsAbgabe
3.
AngebotsAuswertung
4. WerkVertrag
Ausführung Sanitär
5.
Vorbemerkungen zum LV HausTechnik
|
|
|
|
|
|
|
|

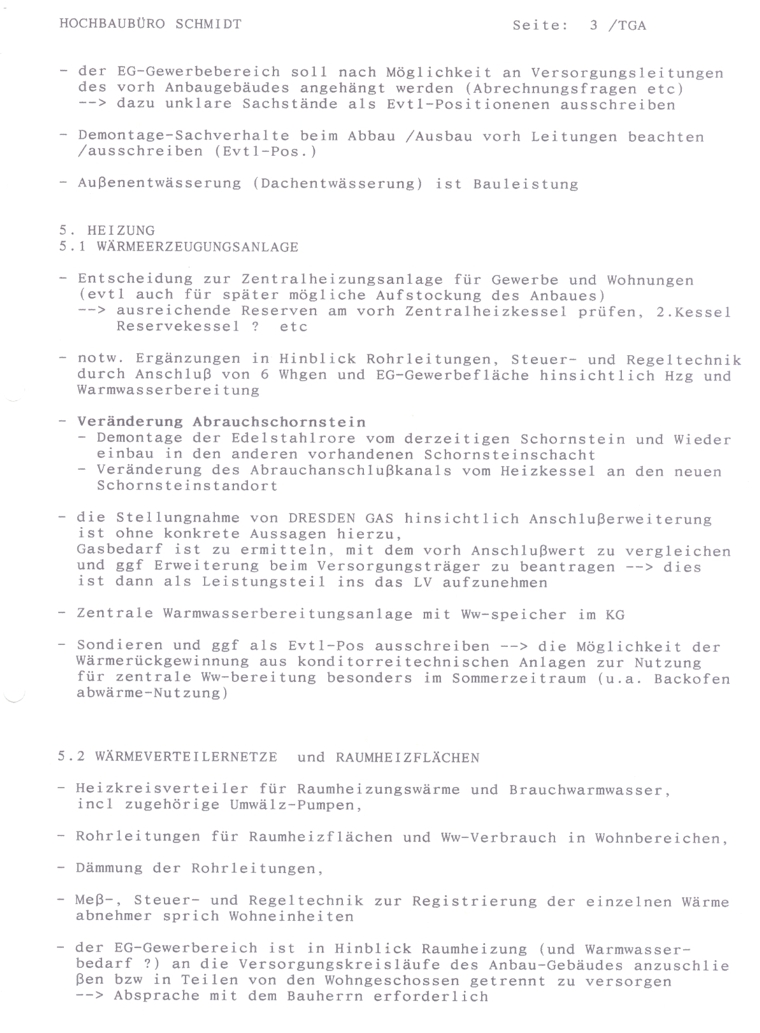

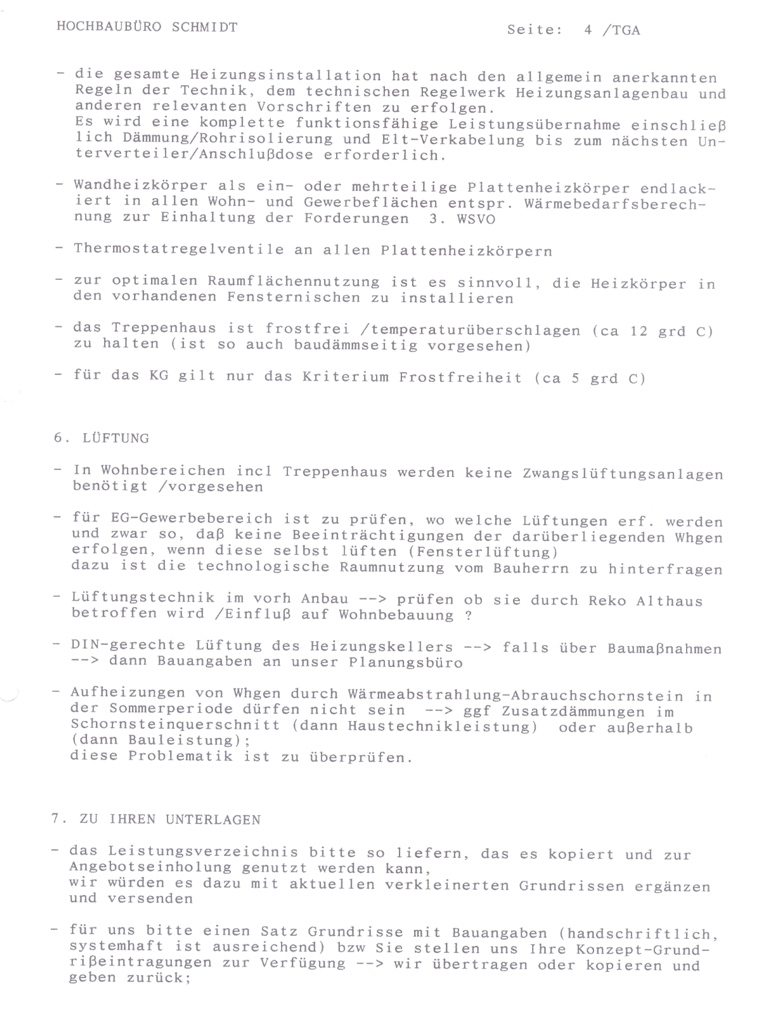

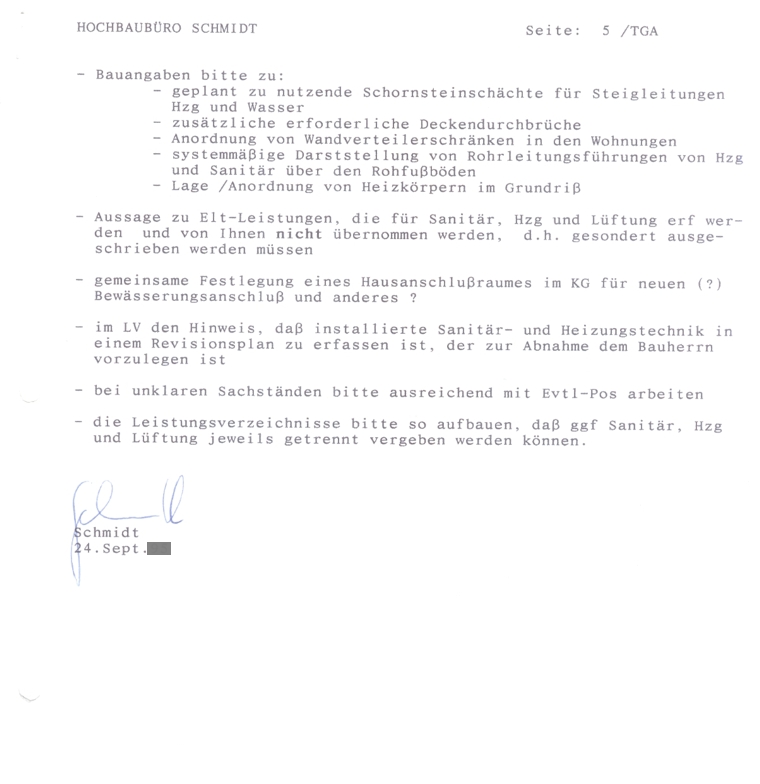

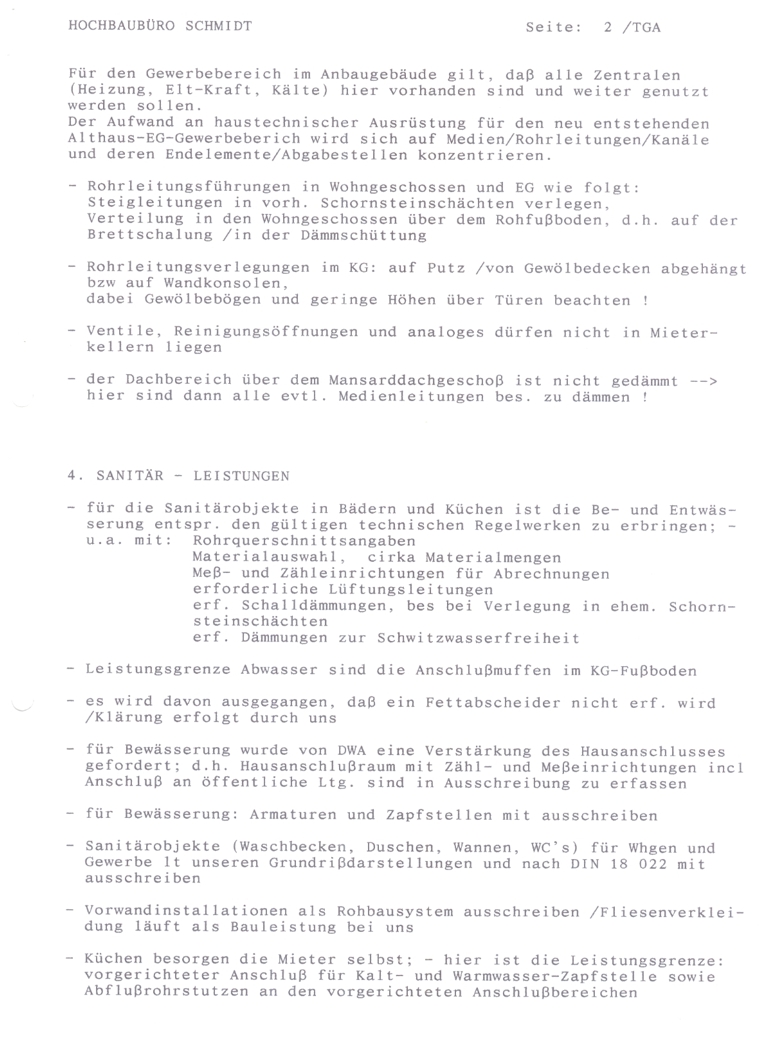

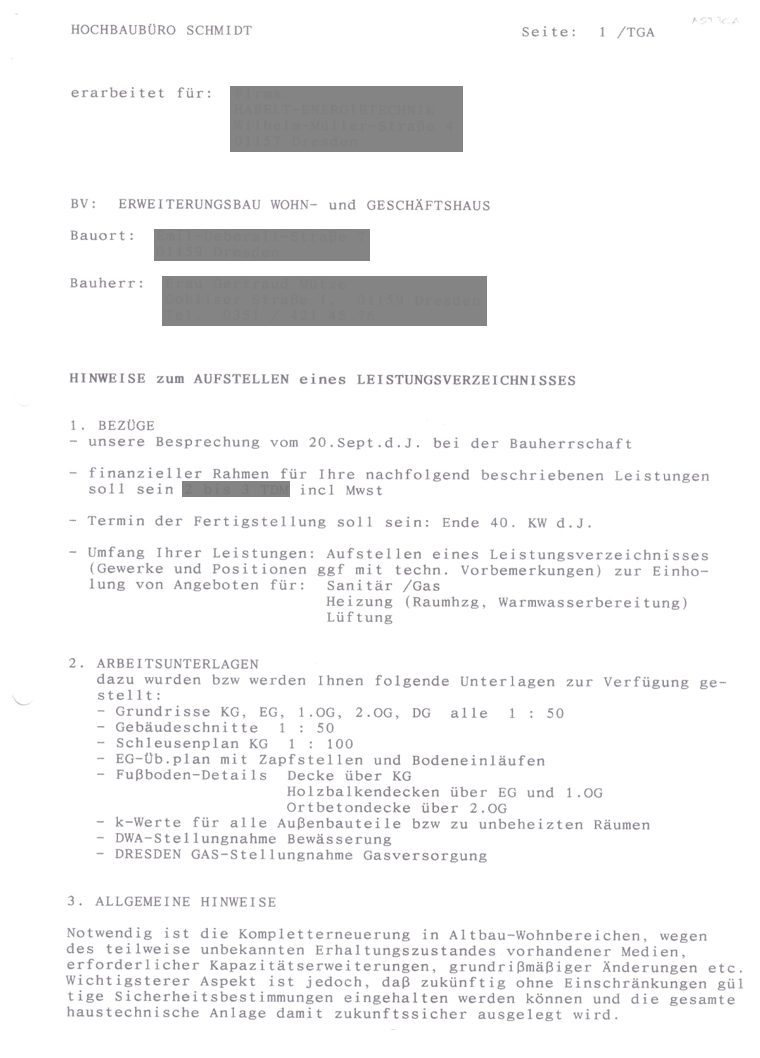

1. Hinweise zum Aufstellen eines LV's > das konkrete LV für die
AngebotsAbgabe in dieser GrössenOrdnung musste von einem FachPlaner /FachFirma
aufgestellt werden > dafür war PauschalVergütung vereinbart worden >
diese AST kommt nun nachfolgend
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

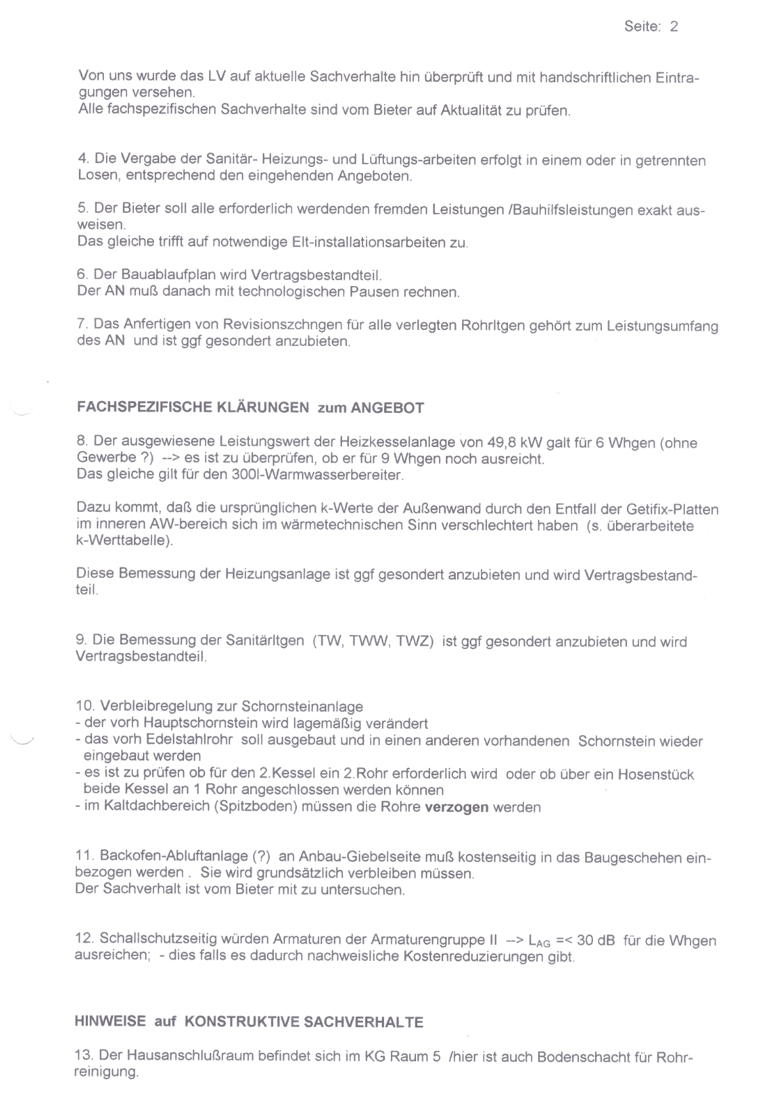

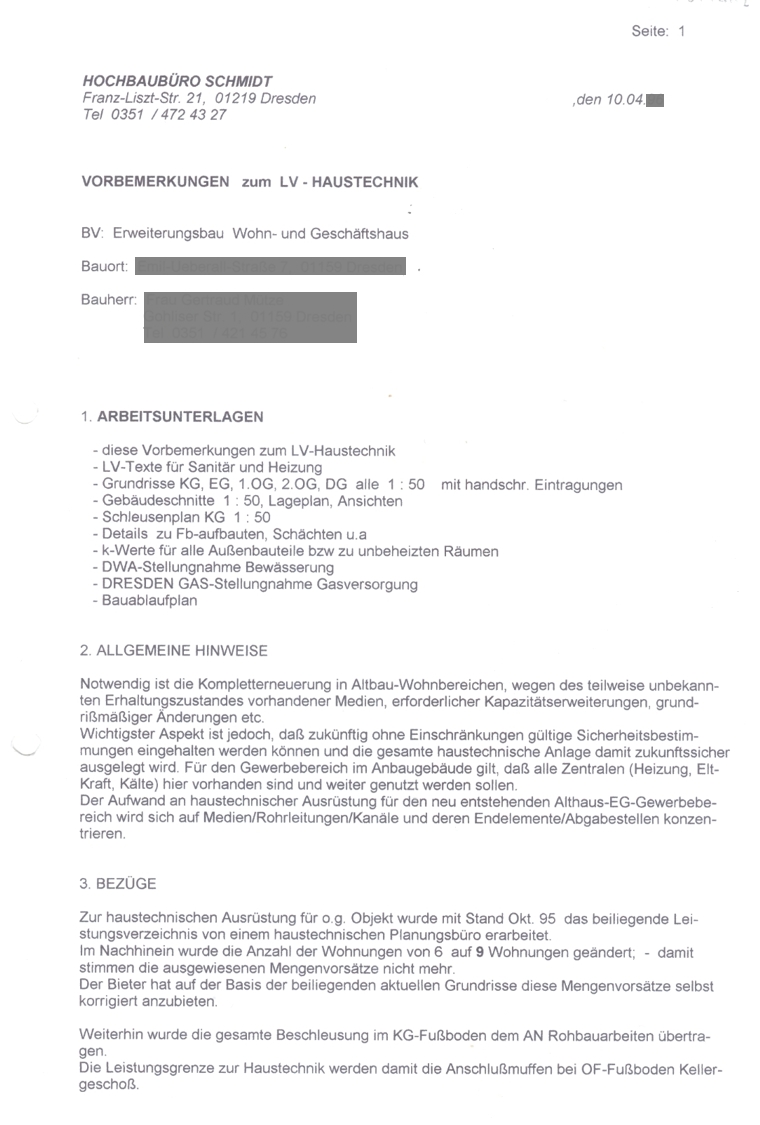

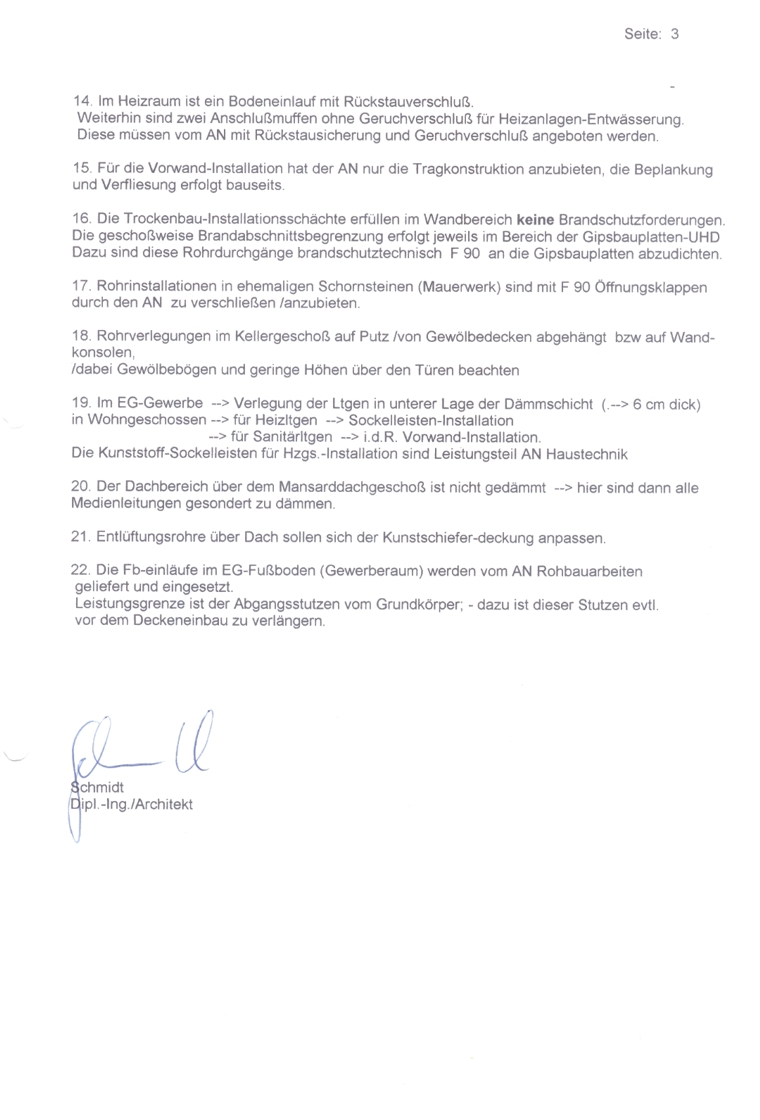

2. Vorbemerkungen zum LV HausTechnik > da zwischenzeitlich
umfangreiche Änderungen am Planungsstand vorgenommen wurden, musste
dies jetzt in einer ausführlichen Fassung der Vorbemerkungen zum LV
dokumentiert werden
> hier handelt es sich jetzt um das Angebots-LV (das LV was an verschiedene
Firmen zur AngebotsAbgabe verschickt wurde)
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

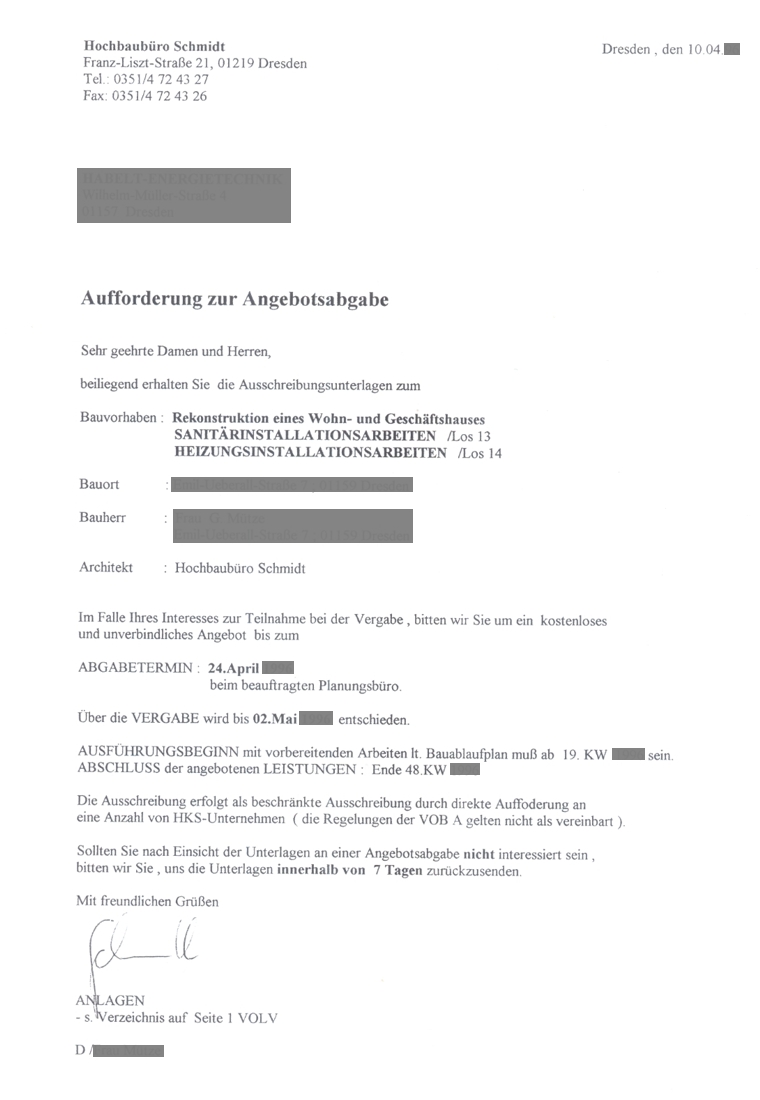

3. Aufforderung zur AngebotsAbgabe > hier wird noch versucht einen
gemeinsamen AN für Sanitär + Hzg zu finden, was dann aber nach Auswertung
der eingegangenen Angebote nicht mehr sinnvoll war
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

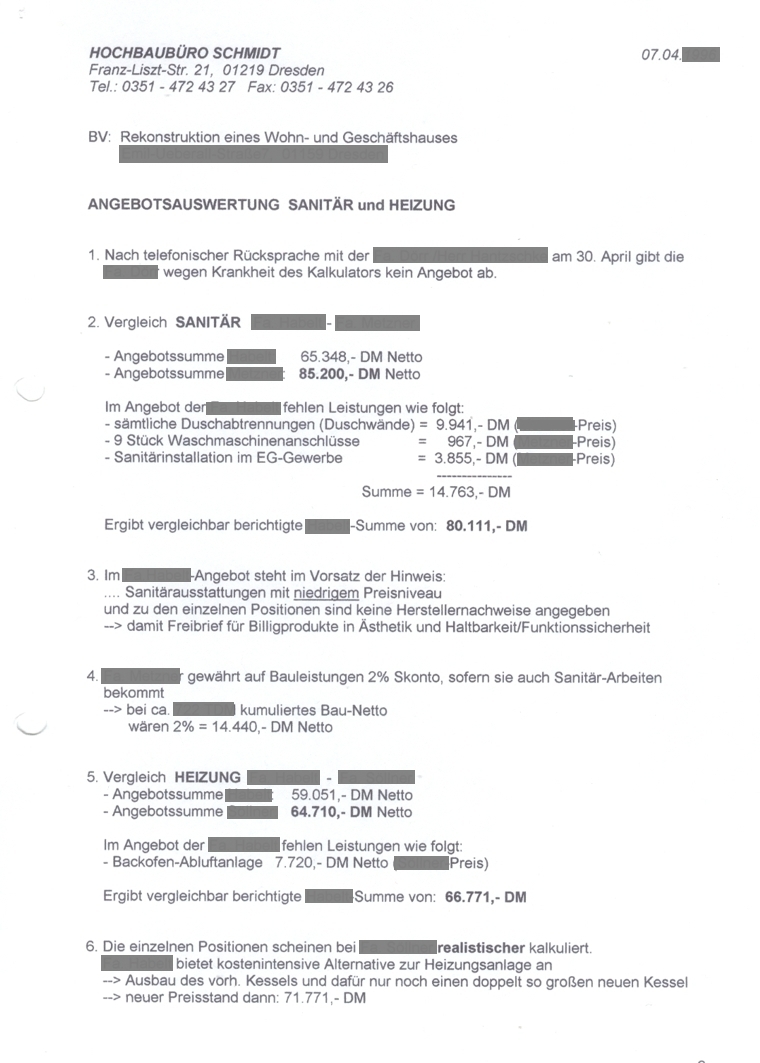

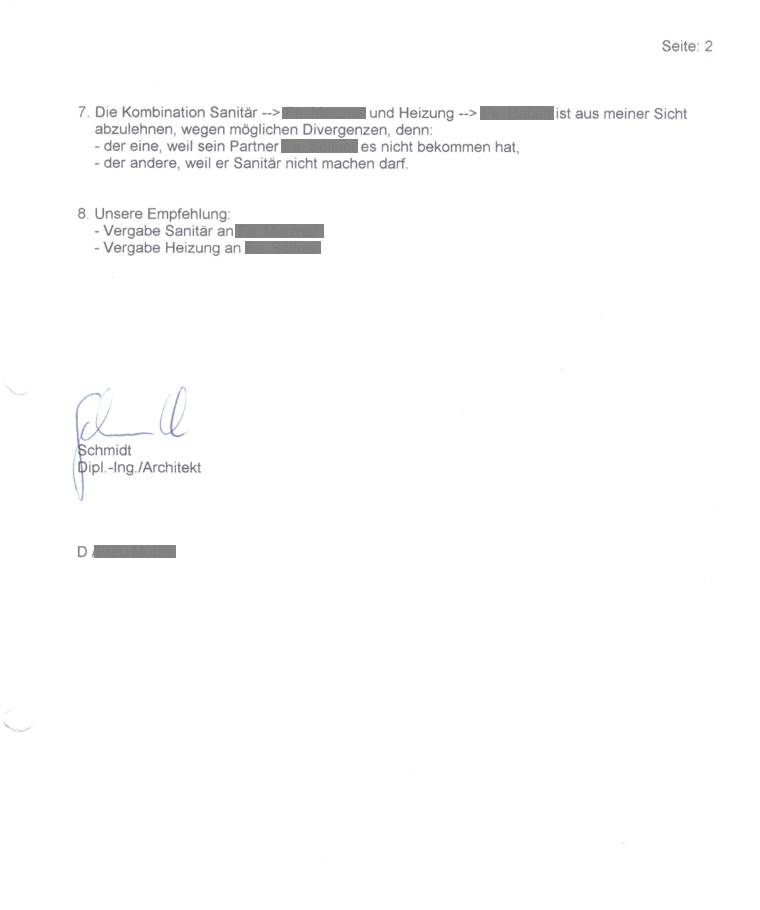

4. AngebotsAuswertung > es wurden letztlich nur je zwei Angebote
abgegeben, da die dritte Firma wie sich später herausstellte nicht wegen
Krankheit, sondern wegen Konkurs nicht hatte (war aber auch eine
bekannt-gute Firma)
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

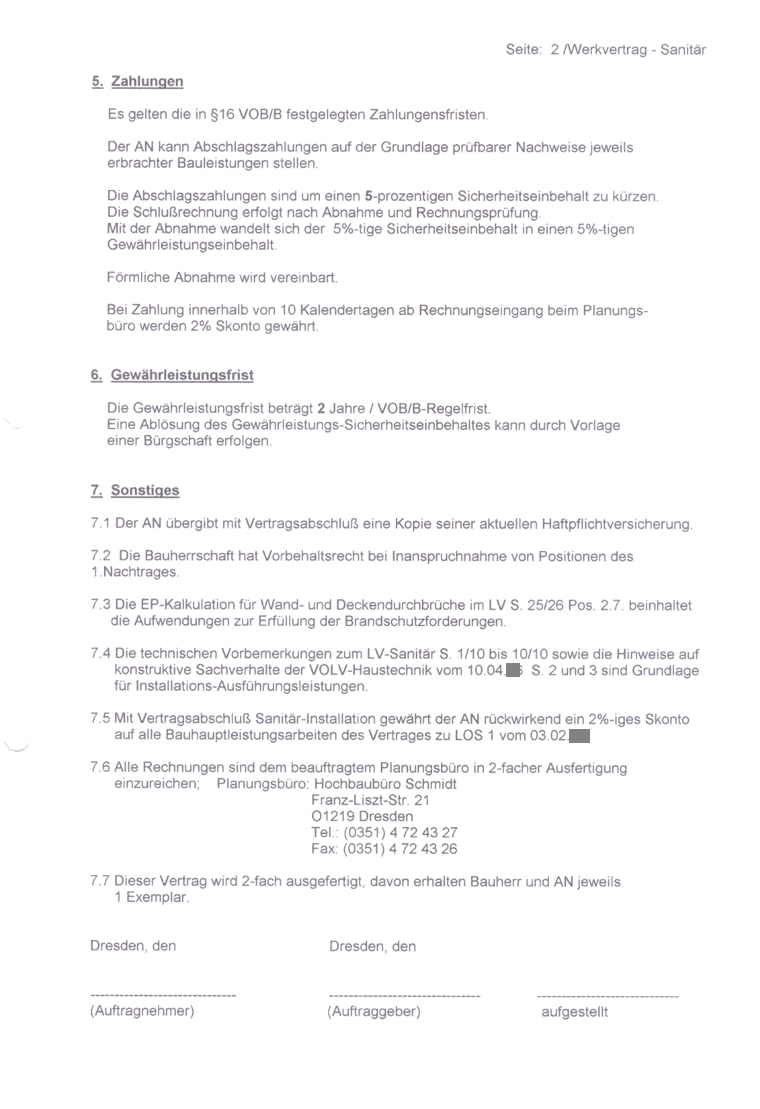

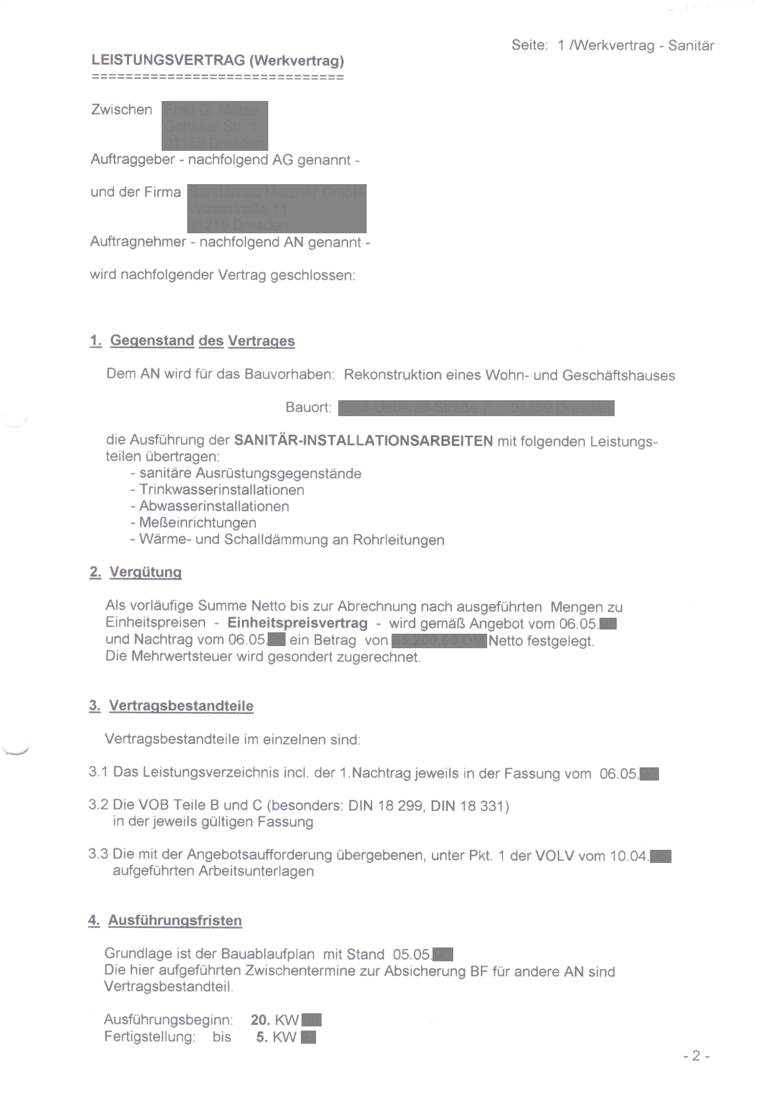

5. WerkVertrag Ausführung Sanitär
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

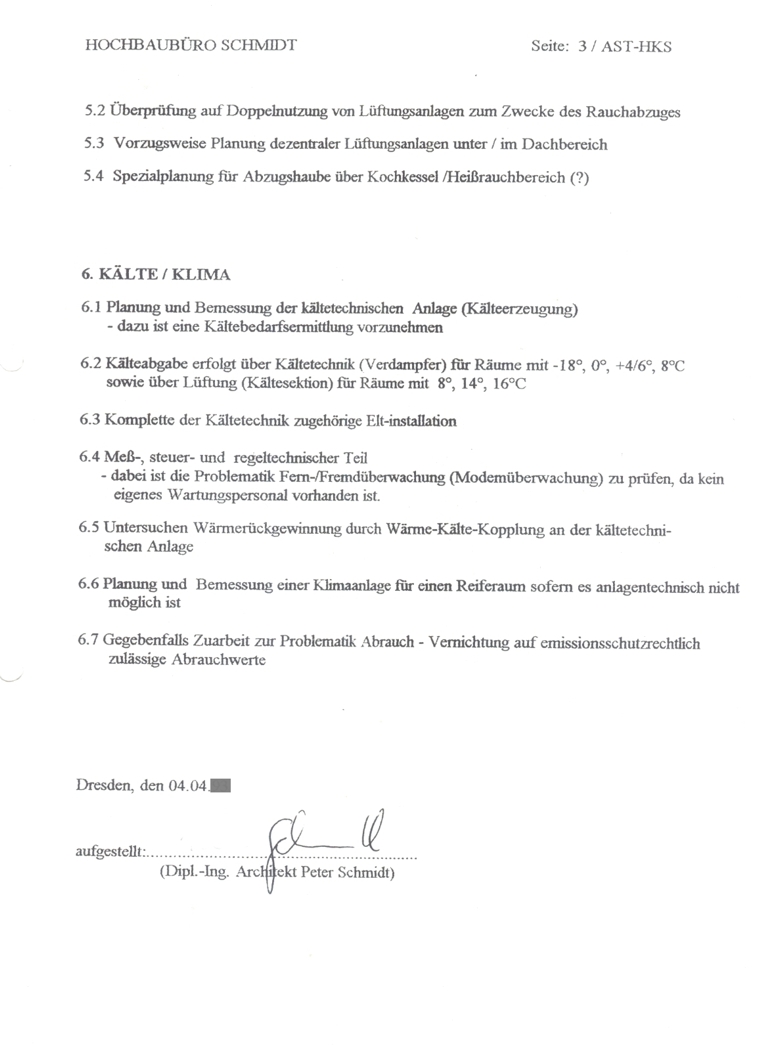

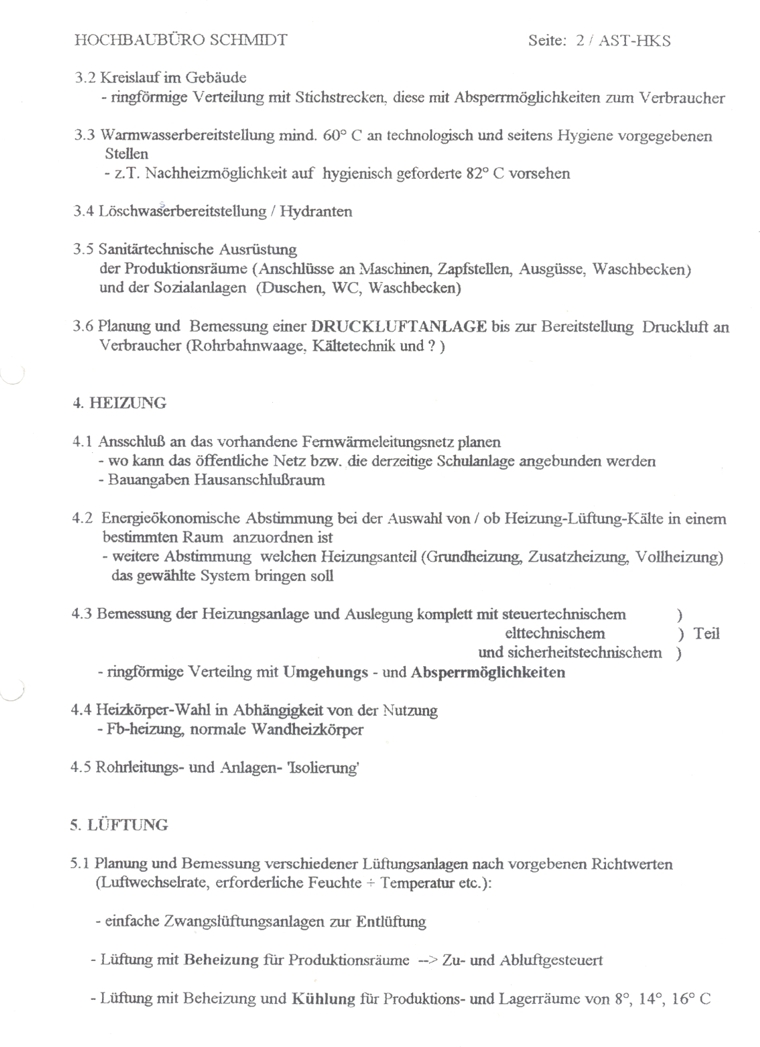

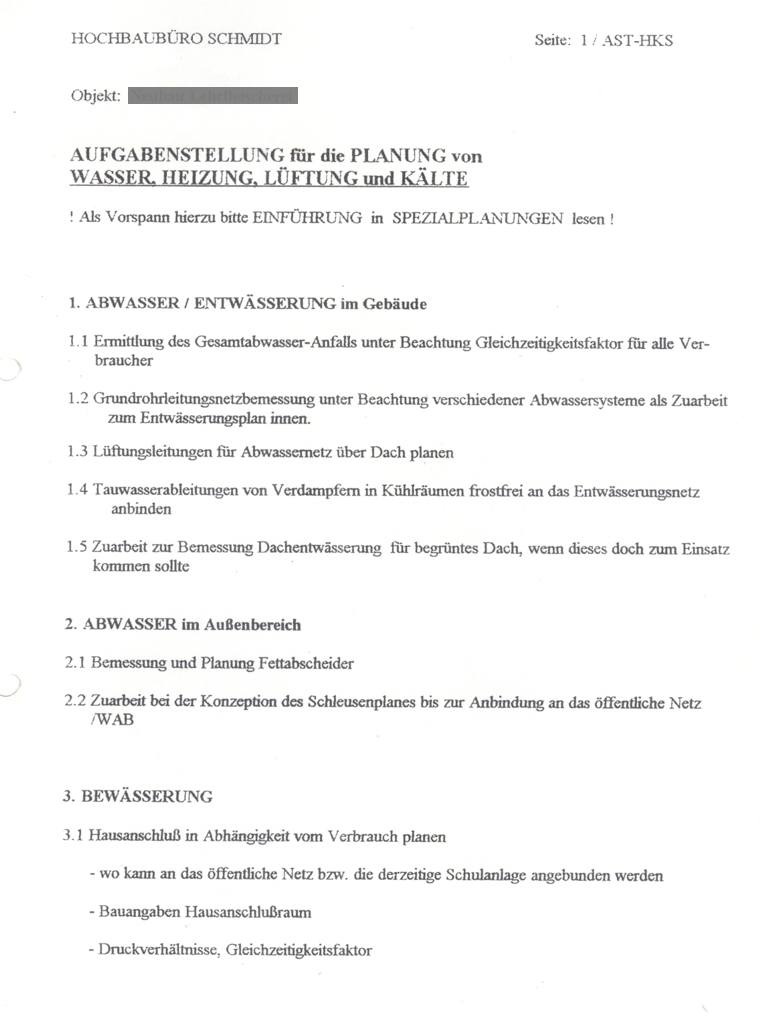

ein
zweites AST-Beispiel für die Spezialgewerke Sanitär /Hzg /Klima
> es handelt sich dabei um
ein grösseres GewerbeBau-Objekt der NGW
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Elektro-Arbeiten |
|
|
|
|
|
|
|
- x
- raumseitige Elt-Installationen
sind abhängig von geplanter Möbilierung, deshalb sollte die
FeinAbstimung immer in direkter Verbindung von Bauherrschaft + AN-Elt bei
OrtsBegehung erfolgen /bei der AST-EltArbeiten für EH-Objekte wird für ein
Angebot die Standart-Ausstattung zugrunde gelegt
|
|
|
|
|
|
|
|
|
|
|
|
beispielhaft eine AST für das Spezialgewerk Elektro
> es handelt sich dabei um ein
WohnGebäude mit 3 WohnEbenen
besondere Objekt-Problematik >
mehrere Vorgänger hatten "Billig"-Sanierungen des Objektes durchgeführt,
sich dabei übernommen und mussten dann jeweils das Objekt abgeben >
beauftragte Firmen hatten deshalb ihre Leistungen nicht abgeschlossen
> BestandsUnterlagen /RevisionsPläne zu EltInstallationen lagen nicht vor,
damit lies sich auch nicht feststellen wo ? wie ? welche ?
Elt-Installationen waren > bei dieser Ausgangslage ist es schwer
Leistungen + Mengen zu beschreiben + zu kalkulieren
- so sieht die Praxis aus und
irgendwie muss man sie in den Griff bekommen, deshalb stelle ich die Sache
hier vor

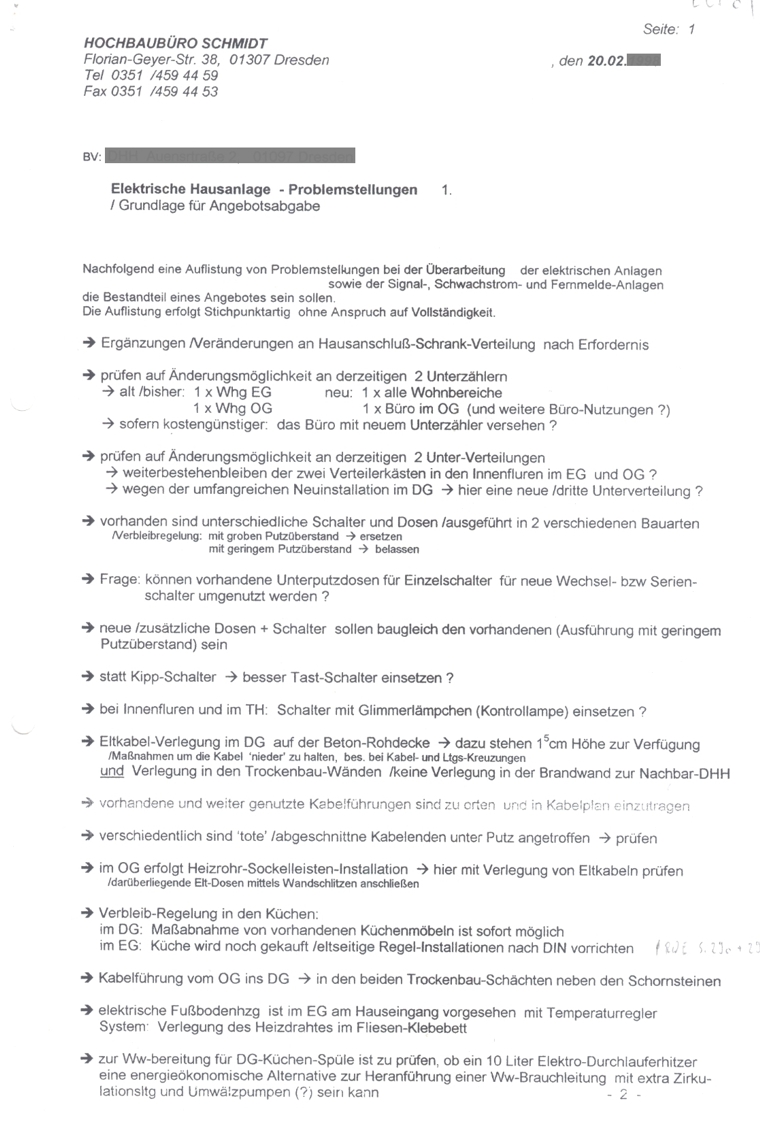

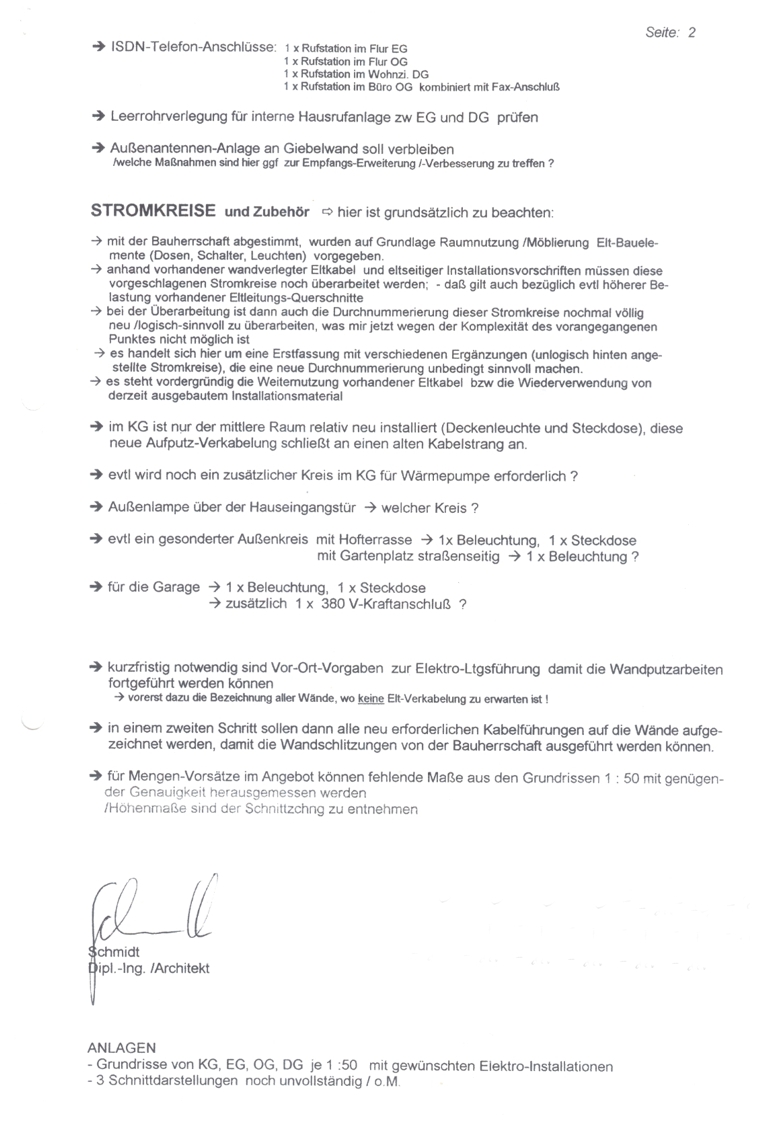

Ablauf-Schritte 1. die Vorgehensweise hier
war deshalb so, das ein LeistungsKatalog (AST) erstellt wurde, der alle
erkennbaren Elektro-Probleme enthielt (> Problemstellungen 1)
2. diese AST wurde an 3
Elektro-Firmen verteilt mit der Bitte um Bearbeitung und anschliessender
VorOrt-Durchsprache zum Ermitteln des konkreten LeistungsUmfanges

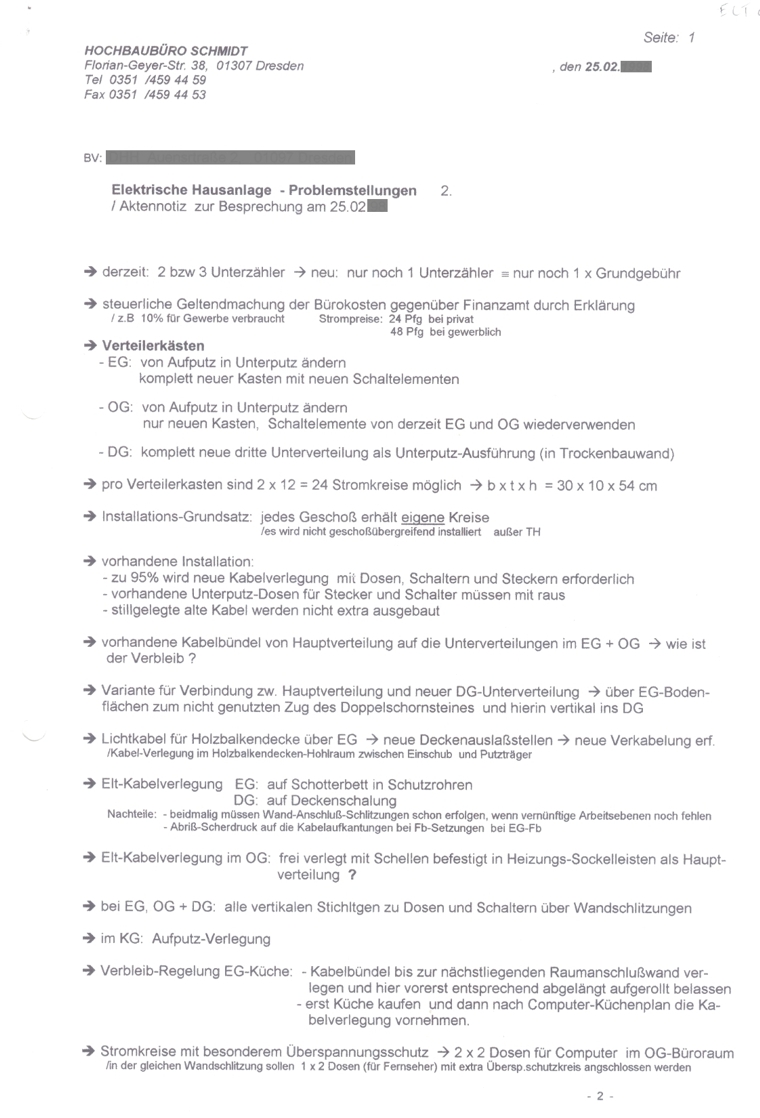

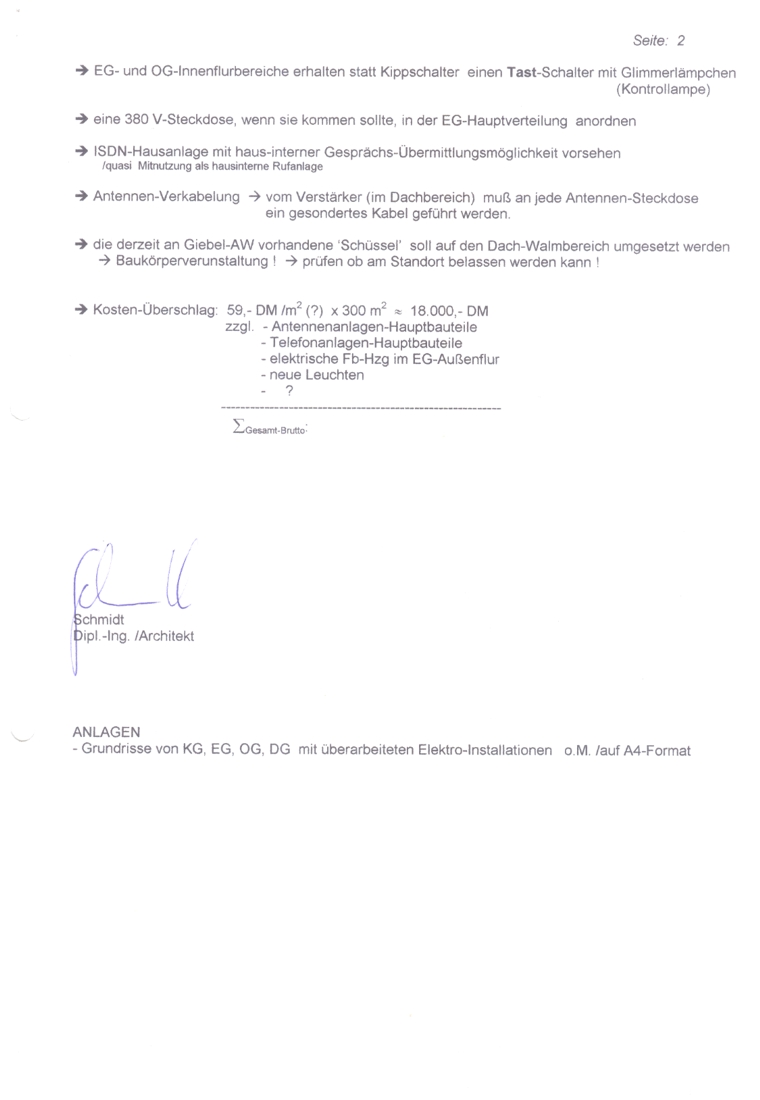

3. als Ergebnis dieser
VorOrt-Durchsprache wurde der LeistungsKatalog klarer definiert und
eine AST für ein Angebot erstellt (> Problemstellungen 2)
4. das eingehende Angebot wurde
vertragliche AusführungsUnterlage
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

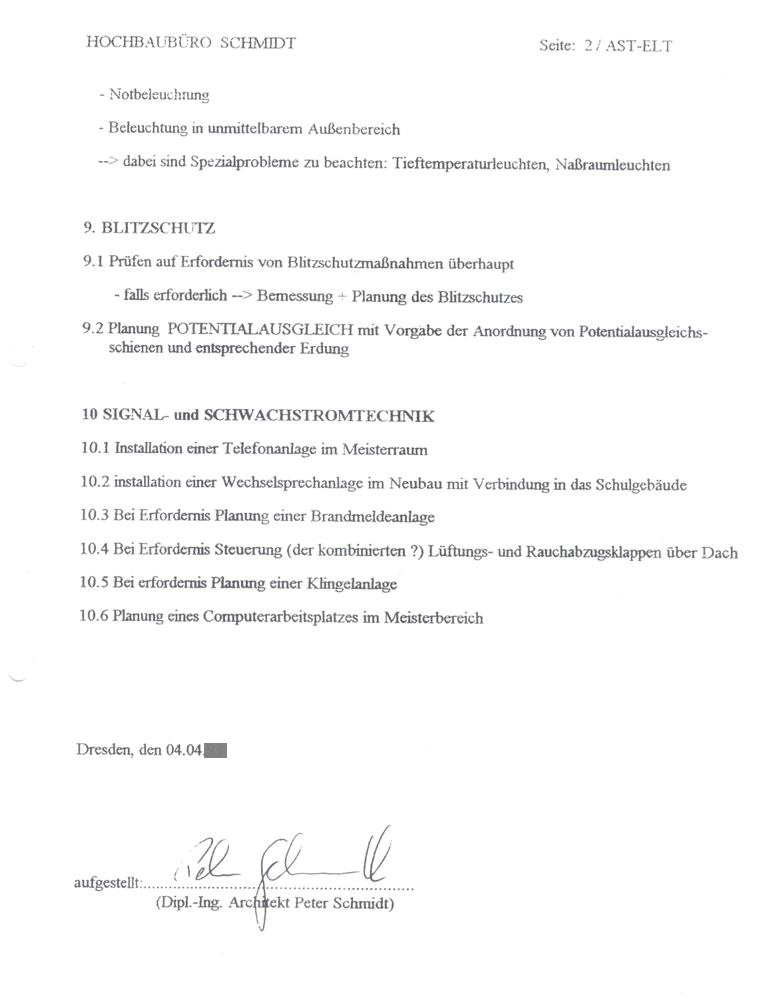

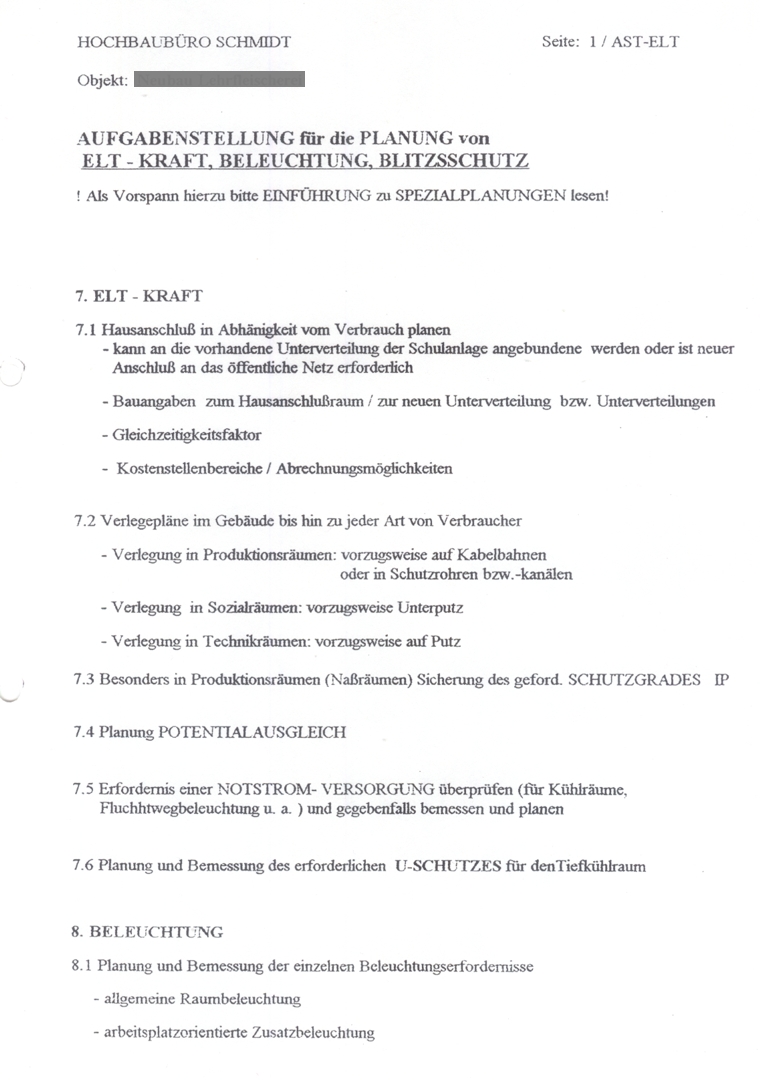

ein
zweites AST-Beispiel für das Spezialgewerk Elektro
> es handelt sich dabei um
ein grösseres GewerbeBau-Objekt der NGW
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Spezial-Leistungen |
|
|
|
|
|
|
|
hier geht es um notwendige Leistungen von
- Vermessung
- Baugrund
- digitales GebäudeAufmaß
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Gesammeltes
zur HausTechnik |
|
|
|
|
|
|
|
Bad-EinrichtungsBeispiele
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
